312

1.4337

Schweißstab/Drahtelektrode aus ferritisch-austenitischem Chrom-Nickel-Stahl zum WIG- bzw. MIG/MAG-Schweißen artverschiedener Stähle und zum Auftragsschweißen; zunderbeständig bis +1000°C.

Normbezeichnung

Werkstoff-Nummer

1.4337

AWS/ASME SFA-5.9

~ER 312

EN ISO 14343-A

G/W 29 9

Wichtigste

Anwendungsbereiche

Korrosionsbeständiger artähnlicher Stahl und Stahlguss, z.B. 1.4762

(X 10 CrAl 24), 1.4085 (G-X 70 Cr 29); schwer schweißbarer Stahl, z.B. Baustahl höherer Festigkeit, Manganhartstahl und Verbindungen mit hochlegiertem Stahl; Reparaturen und verschleißfeste Auftragungen.

Mechanische Gütewerte

des Schweißgutes

(Richtwerte)

Schutzgas

Wärmebehandlung

Prüftemperatur

[°C]

M 11

unbehandelt

+20°C

0,2%-Dehngrenze    R_p0,2

MPa

560

1,0%-Dehngrenze    R_p1,0

MPa

590

Zugfestigkeit            R_m

MPa

740

Bruchdehnung         A₅

[%]

25

Lin. Wärmeausdehnungs-

koeffizient (20 - 400°C)

[1/K]

15 x 10^-6

Richtanalyse des reinen

C

Si

Mn

Cr

Ni

Schweißgutes in  %

0,12

0,4

1,0-2,5

28,0-32,0

8,0-12,0

Gefüge

ferritisch-austenitisch

Besondere Hinweise

Der erhöhte Gehalt an Deltaferrit im Schweißgut und die damit verbundene günstige Wärmedehnzahl reduzieren die Eigenspannungen bei Schwarz-Weiß-Verbindungen und erhöhen die Sicherheit gegen Heißrisse.

Anwendbare Schutzgase WIG

I 1

Anwendbare Schutzgase MIG

M 11

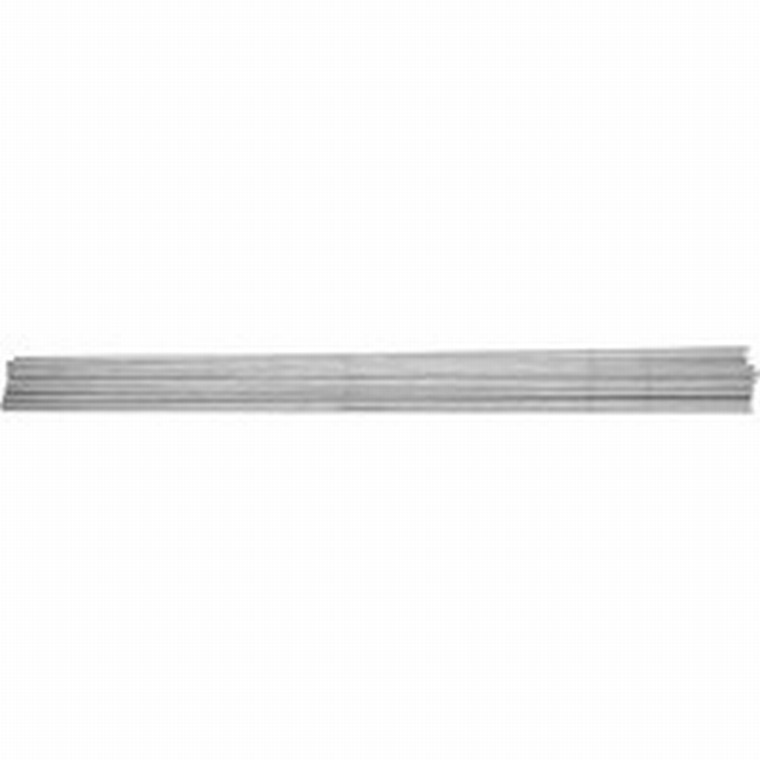

Schweißstab-Maße,

Verpackungseinheit

Durchmesser

[mm]

Länge

[mm]

Paketinhalt

[kg]

1,00

1000

10,0

1,60

1000

10,0

2,00

1000

10,0

2,40

1000

10,0

3,20

1000

10,0

4,00

1000

10,0

5,00

1000

10,0

Drahtelektrode

Durchmesser

0,80 mm

1,00 mm

1,20 mm

Schweißpositionen nach DIN EN ISO 6947 MIG

PA, PB, PF, PC, PG

Schweißpositionen nach DIN EN ISO 6947 WIG

PA, PB, PC, PF

Stromart/Polung MIG

= +

Stromart/Polung WIG

= -
