NiMoCr

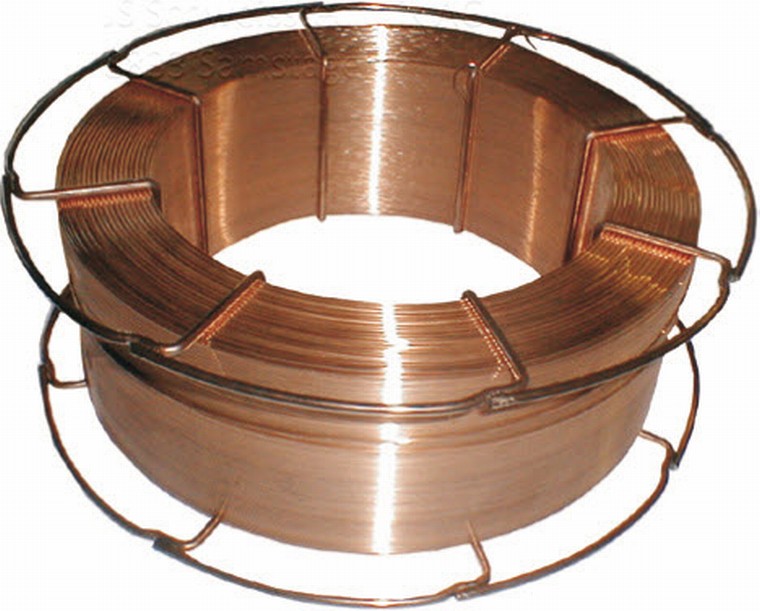

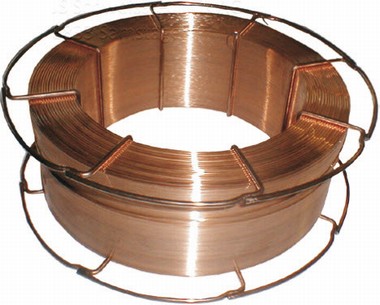

Drahtelektrode/Schweißstab aus niedriglegiertem Stahl zum MAG-Schweißen vergüteter Feinkornbaustähle.

Schweißgut für Betriebstemperaturen von -40°C bis +350°C.

Normbezeichnung

AWS/ASME SFA-5.28

ER 100 S-1

EN ISO 16834-A

G/W 69 4 M Mn3Ni1CrMo

Wichtigste

Grundwerkstoffe

S690QL1, S700MC, S420N-S500N, P420NH-P500NH, S420NL-S500NL

Mechanische Gütewerte

des Schweißgutes

Schutzgas

Wärmebehandlung

M 21

unbehandelt

(Richtwerte)

Prüftemperatur

[°C]

+20°C

-40°C

0,2%-Dehngrenze    R_p0,2

MPa

>690

Zugfestigkeit            R_m

MPa

770-940

Bruchdehnung         A₅

[%]

>17

Kerbschlagarbeit     A_V

[J]

>47

Richtanalyse des reinen

C

Si

Mn

Ni

Mo

Cr

Schweißgutes in %

0,12

0,4-0,7

1,3-1,8

1,2-1,6

0,2-0,3

0,2-0,4

Besondere Hinweise

Die mechanischen Gütewerte sind abhängig vom Schutzgas; ein optimales Schweißverhalten wird unter Mischgas M 21 erreicht. Verschweißbar im Kurz- und Sprühlichtbogenbereich. Vorwärmtemperatur abhängig vom Grundwerkstoff. Zwischenlagentemperatur soll +200°C nicht überschreiten.

Anwendbare Schutzgase MIG

M 21

Anwendbare Schutzgase WIG

I 1

Zulassung/MIG

TÜV, DB, CE

Zulassung/WIG

-

Schweißstab-Maße,

Verpackungseinheit

Durchmesser

[mm]

Länge

[mm]

Paketinhalt

[kg]

1,60

1000

25,0

2,00

1000

25,0

2,40

1000

25,0

3,20

1000

25,0

Lieferbar

Durchmesser

0,80 mm

1,00 mm

1,20 mm

1,6 mm

Schweißpositionen nach EN ISO 6947 MIG

PA, PB, PC, PF

Schweißpositionen nach EN ISO 6947 WIG

PA, PB, PC, PE, PF

Stromart/Polung MIG

= +

Stromart/Polung WIG

= -
