308 L

1.4316

Schweißstab/Drahtelektrode aus Chrom-Nickelstahl mit besonders niedrigem Kohlenstoffgehalt zum WIG- bzw. MIG/MAG-Schweißen nichtrostender und kaltzäher austenitischer Stähle für Betriebstemperaturen bis +400°C; kaltzäh bis -196°C.

Normbezeichnung

Werkstoff-Nummer

1.4316

AWS/ASME SFA-5.9

ER 308 L Si

EN ISO 14343-A

G/W 19 9 LSi

Wichtigste

Nichtrostender austenitischer Cr-Ni-Stahl/Stahlguss, z.B.

Grundwerkstoffe

1.4306

X 2 Cr Ni 19 11

1.4301

X 5 CrNi 18 10

1.4306

X 7 Cr 14

1.4303

X 5 CrNi 18 12

1.4311

X 7 CrAl 13

1.4308

G-X 6 CrNi 18 9

1.4552

G-X 5 CrNiNb 18 9

1.4310

X 12 CrNi 17 7

1.4541

X 6 CrNiTi 18 10

1.4319

X 5 CrNi 18 7

1.4550

X 6 CrNiNb 18 10

Mechanische Gütewerte

des Schweißgutes

(Richtwerte)

Schweißverfahren:

Schutzgas

Wärmebehandlung

Prüftemperatur

[°C]

WIG

Schweiß-Argon unbehandelt

+20°C - 196°C

MAG

M 11

unbehandelt

+20°C - 196°C

0,2%-Dehngrenze    R_p0,2

MPa

=270

=270

Zugfestigkeit            R_m

MPa

=510

=510

Bruchdehnung         A₅

[%]

=25

=25

Kerbschlagarbeit     A_V

[J]

LNB

LNB

LNB

LNB

Richtanalyse des reinen

C

Si

Mn

Cr

Ni

Schweißgutes in %

0,03

0,65-1,20

1,0-2,50

19,0-21,0

9,0-11,0

Gefüge

Austenit mit Deltaferrit

Anwendbare Schutzgase WIG

I1

Anwendbare Schutzgase MIG

M 11, M 12

Zulassung

TÜV, DB, CE

Schweißstab-Maße, Verpackungseinheit

Durchmesser

[mm]

Länge

[mm]

Paketinhalt

[kg]

1,00

1000

10,0

1,20

1000

10,0

1,60

1000

10,0

2,00

1000

10,0

2,40

1000

10,0

3,20

1000

10,0

4,00

1000

10,0

5,00

1000

10,0

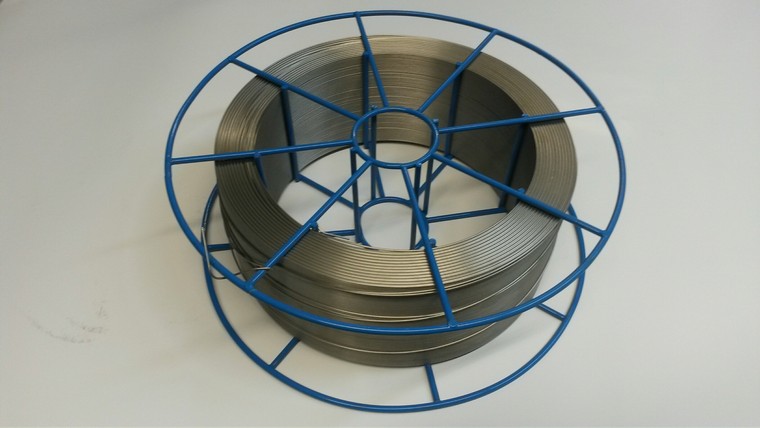

Drahtelektrode

Durchmesser

0,80 mm

1,00 mm

1,20 mm

1,60 mm

Schweißpositionen nach DIN EN ISO 6947 MIG

PA, PB, PF

Schweißpositionen nach DIN EN ISO 6947 WIG

PA, PB, PC, PF, PE

Stromart/Polung WIG

= -

Stromart/Polung MIG

= +
