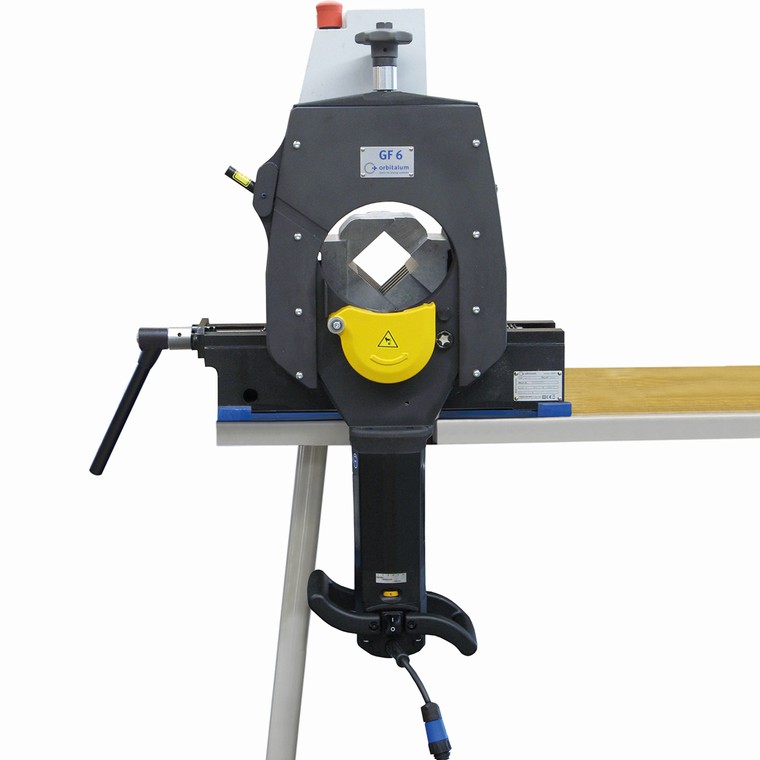

GF 4 AVM

Rohrtrenn - und Anfasmaschinen

Grundvoraussetzungen für das produktive

und qualitativ hochwertige Schweißen von

Rohren mit der automatisierten Orbital-Fügetechnik

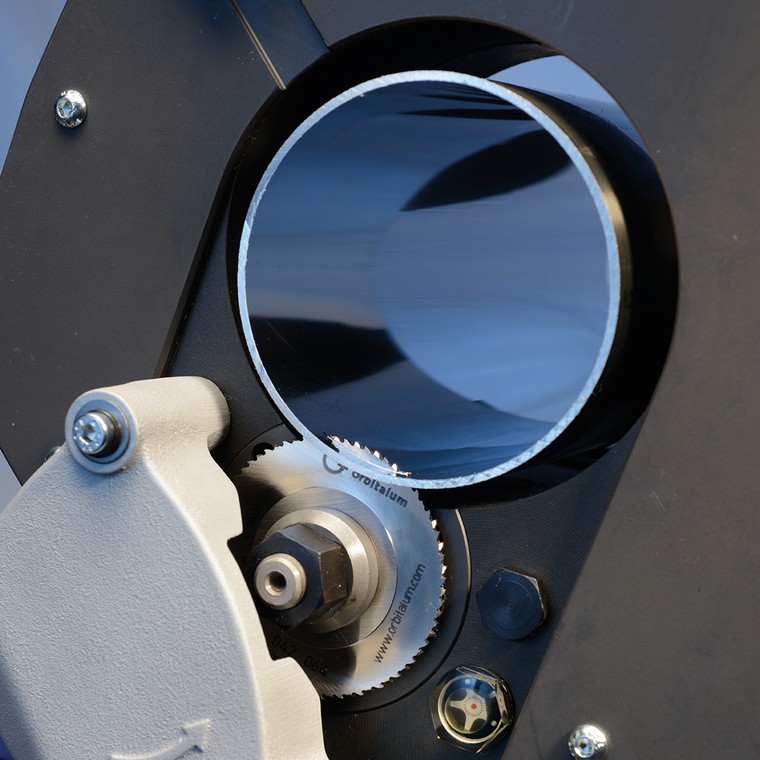

sind der präzise, rechtwinklig

wie gratfreie Schnitt sowie das perfekte

Anfasen des Rohrendes.

Einfach handzuhaben

und sekundenschnell im Schnitt, bearbeitet

die GF-Serie Rohrmaterialien aus hochlegiertem

Stahl (Edelstahl), niedrig- und unlegiertem

Stahl, Gusswerkstoffen, Kunststoffen

und Nichteisenmetallen nach dem Verfahren

des Planetenschneidens. Das kraftvolle

Spannen erfolgt dabei ohne jegliche Deformation

des Werkstücks.

Optional hat der Anwender neben der reinen

manuellen

Betätigung die Wahl zwischen manuellem

(MVM) und automatischem (AVM) Vorschubmodul.

Letzteres optimiert das Schnittergebnis,

erhöht die Standzeit des Werkzeugs, reduziert

die physische Belastung für den Bediener.

Das

Ergebnis: maximale Sicherheit und Produktivität.

WEITERE VORTEILE:

• Edelstahlspannaufsatz zur Vermeidung von

  Kontaktkorrosion inklusive

• Optional mit Vorschubmodul AVM oder MVM

  für einen automatischen oder mechanisierten

  Trennschnitt, dadurch geringere physische

  Belastung für den Anwender

• Verriegelung der Drehbewegung schützt vor

  unerlaubter Benutzung und Diebstahl

• Ergonomisch-optimierter Motorgriff, ermöglicht

  eine bessere Bedienerposition sowie das

  Trennen von Rohrbögen ohne Umbau

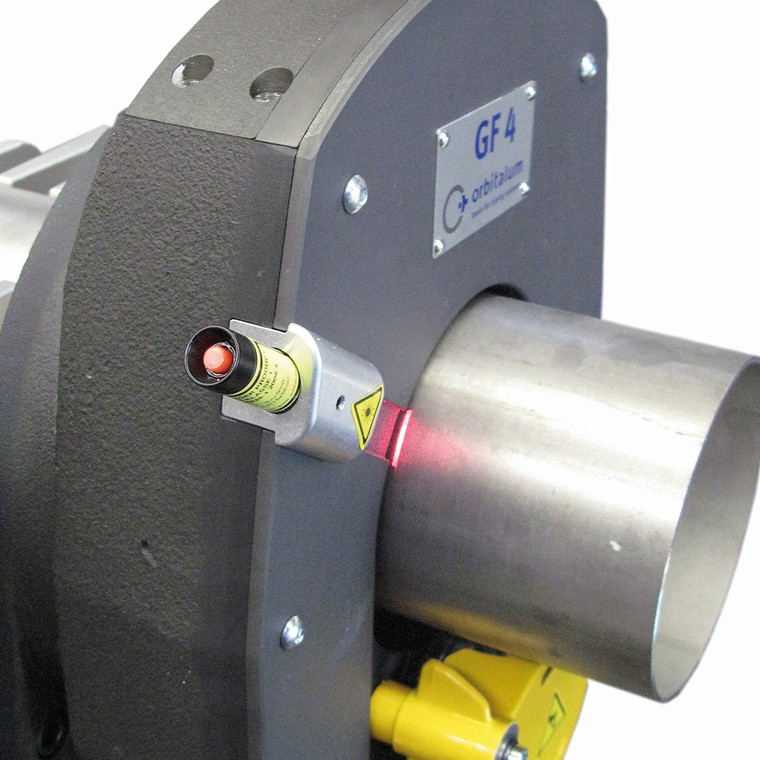

• Integrierter Strichlaser zur Trennstellen-Kennzeichnung

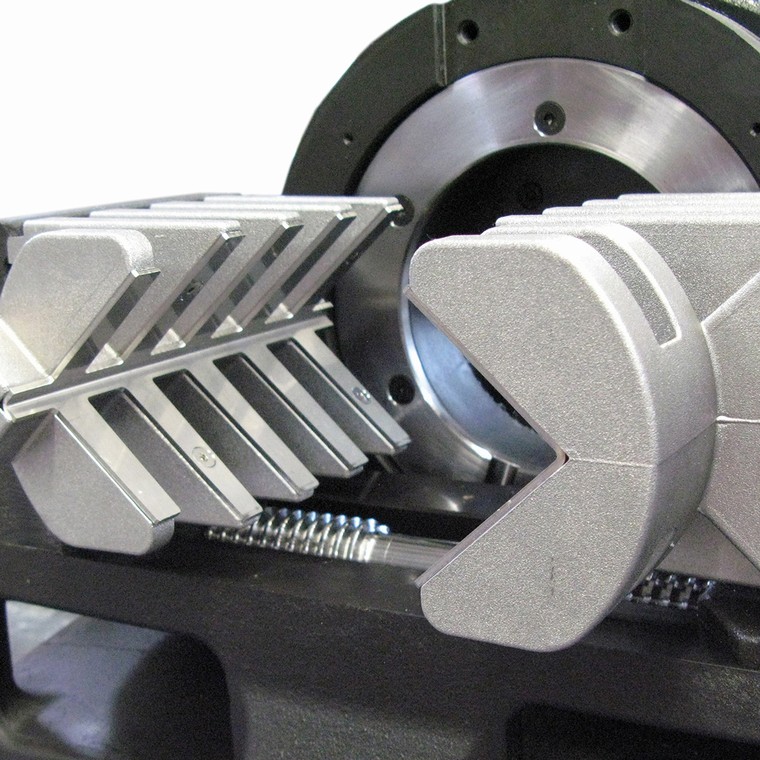

• Wendespannbacken zum Trennen von kurzen

  Rohrstücken und zum vibrationsarmen Trennen

  kleinerer Rohrdimensionen (nur bei GF 4)

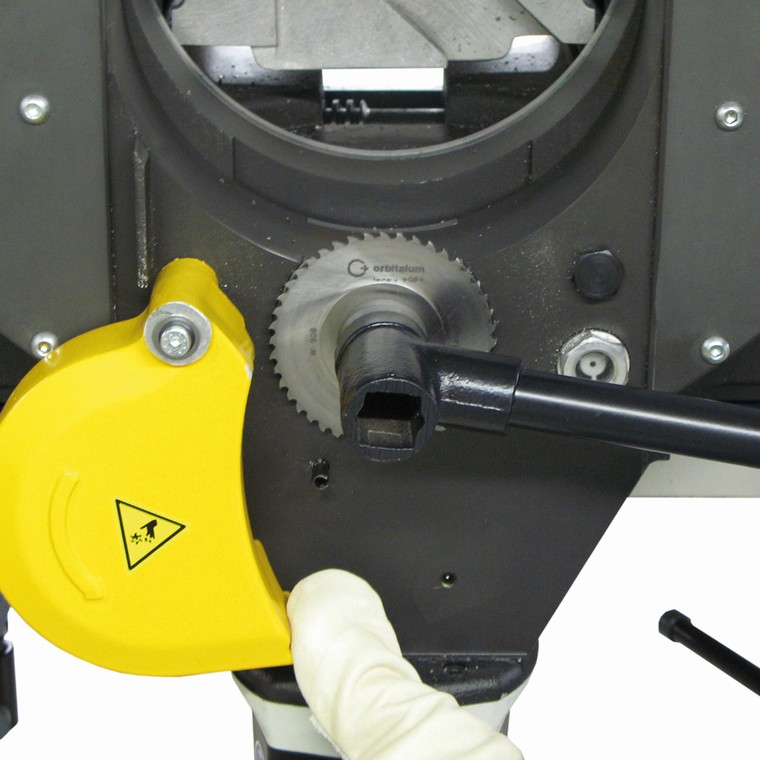

• Multifunktionsschlüssel für alle Einstellungen

  an der Maschine

• Optimierter Drehzahlbereich (40-215 U/min),

  ideal zum Trennen von Hochleistungswerkstoffen

  (Hastelloy®, P91, etc.)

• Steckverbindung mit Schnellverschraubkupplung:

  einfaches und bequemes Austauschen

  des Netzkabels

• Optimierter Späneschutz schützt vor Späneflug;

  Späneschutz bei der GF 4 mit Öffnung für

  den Meterstab zum Abmessen der Rohrlänge

VORSCHUBVARIANTEN:

Rohrtrenn- und Anfasmaschine mit automatischem

Vorschubmodul AVM*: Die intelligente

Steuerung des AVM überwacht kontinuierlich die

Vorschubkraft in Abhängigkeit der benötigten

Leistung. Nach Beendigung des Trennvorgangs

schaltet das AVM automatisch ab. Ein unbeabsichtigter

Anlauf wird durch eine Wiederanlaufsperre

verhindert. Rohrtrenn- und Anfasmaschinen mit

manuellem Vorschubmodul

MVM*: Das Zusatzmodul

an der Maschine erleichtert das Bearbeiten

von Rohren

durch ein manuell betätigtes Handrad.

Dadurch wird der Drehkörper

bedienerfreundlich

mit geringem Kraftaufwand

und konstantem

Vorschub um das

Rohr herum geführt.
